Bygga ett in-Ear rack för medhörning & inspelning

[bjelkeman]

Vi har en ganska bra replokal, men det blir lite grötigt ändå med höga trummor, två gitarrer och bas på 20 m2. Dessutom så var medhörningen på de senaste två giggen ganska dålig. Så vi har bestämt oss för att uppgradera till en In-Ear rigg för medhörning. Dessutom så räcker inte den mixer vi har för att spela in ordentligt som vi vill.

Kraven är:

* Trummor - 8 ch (Kick/Snare/HiHat/Tom1/Tom2/Tom3/Overhead L+R)
* Bas - 1 ch (DI)
* 2x Gitarr - 2 Ch (L + R)
* 3x Vox - 3 ch
* Rum/reserv - 2ch (så man kan höra rummet, eller reserv för synt eller något annat)

Efter har gjort mitt efterforskningsarbete grundligt (hej YouTube!) så har jag beställt det följande:

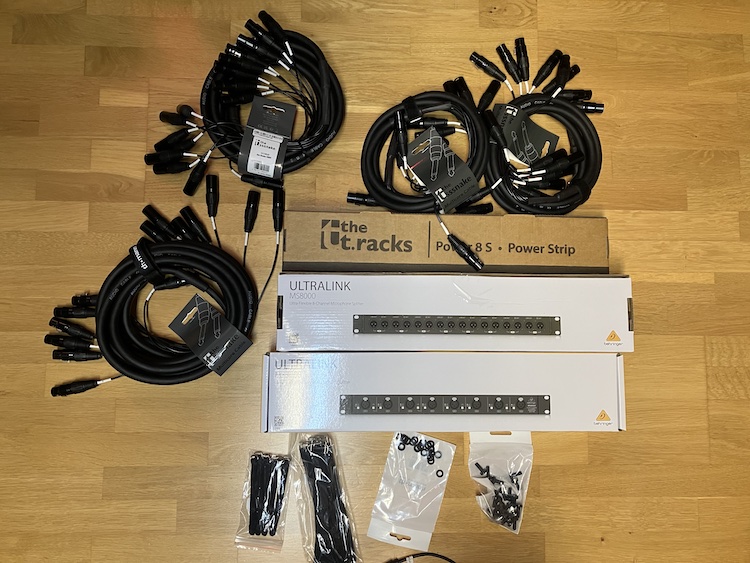

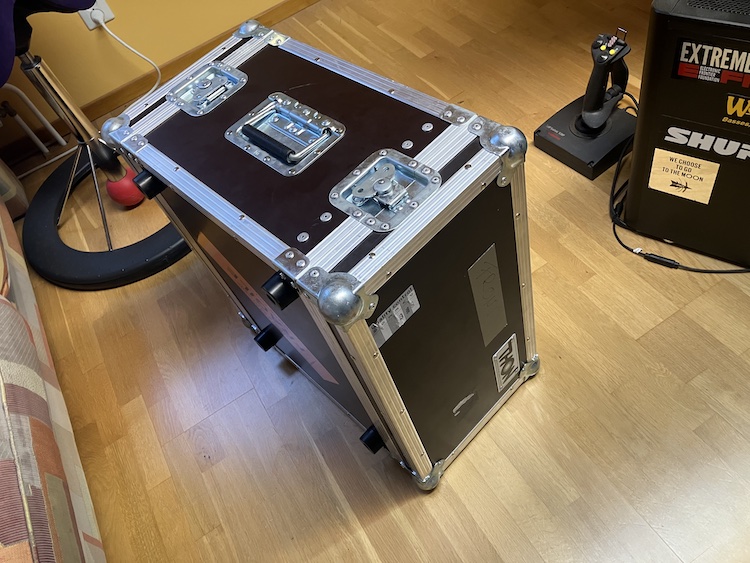

- Begagnat Thon Case 6U

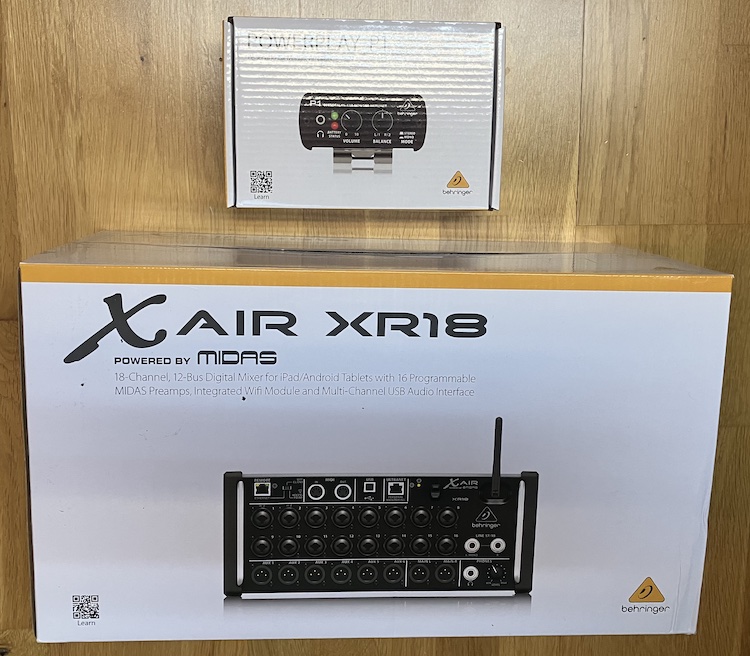

- Behringer XR18 rack mixer
- Behringer Powerplay P1, stereo hörlursförstärkara (att testa med)
- 2x Behringer Ultralink MS8000, XLR splitter (skicka alla kanaler till FoH separat, pre-fader)
- T.racks Power 8S, strömfördelare
- 4x 8xXLR snakes
- Lite skruv mm.

Jag har en D-LInk router, då Behringer XR18 routern inte är så bra.

Vi provar med trådat till att börja med, med målet att förmodligen gå delvis trådlöst i framtiden. Därav en hörlursförstärkare att prova med först. Vi har en mono-hörlursförstärkare redan, så vi får se om alla behöver stereo, men jag förstår att det blir mycket bättre då man kan separera gitarrer mm. 6x Aux blir 3x stereo ut, sen kan jag ta Main L/R som ett stereo ut och 1 hörlursutgång. Då får vi 5 stereoutgångar för medhörning.

Grejerna börjar komma nästa vecka. Så får vi se hur det blir.


[Denada]

Intressant att följa detta bygge

[fieldflower]

Samma här - skitkul att följa!

Jag älskar ju min in-ear både för live och rep.
Jag tror stereosepareringen är som bäst om man sjunger och det är flera sångare, så man kan panorera ut de andra och ha sig själv i center. Blir tydligt utan volymrace.
Säkert samma för flera gitarrister.

Ett tips: Häng upp XY-mickar över trummorna och lägg ut i in-ear - blir väldigt luftigt och snyggt ljud.
Med stereo-in-ear blir det fantastiskt mycket roligare att spela med XY-mickar.

Det jag har lite strul med min in-ear är headroom - jag får alltid kompromissa hur mycket bas jag har med för att inte totalljudet i lurarna skall börja dista. Osäker på om det är hörlursförstärkningen eller lurarna (Shure 215) som sätter gränsen, men tror det är förstärkningen som brister.

[saft]

Kul! Kört liknande tidigare fast med en x32 rack.
Billigare än att både investera i monitorer och inspelningsutrustning när vi ändå körde ieam live. Tre i ett.

Har fortfarande kvar för inspelning osv. Men vi repar med monitorer i bandet jag spelar nu.

[bjelkeman]

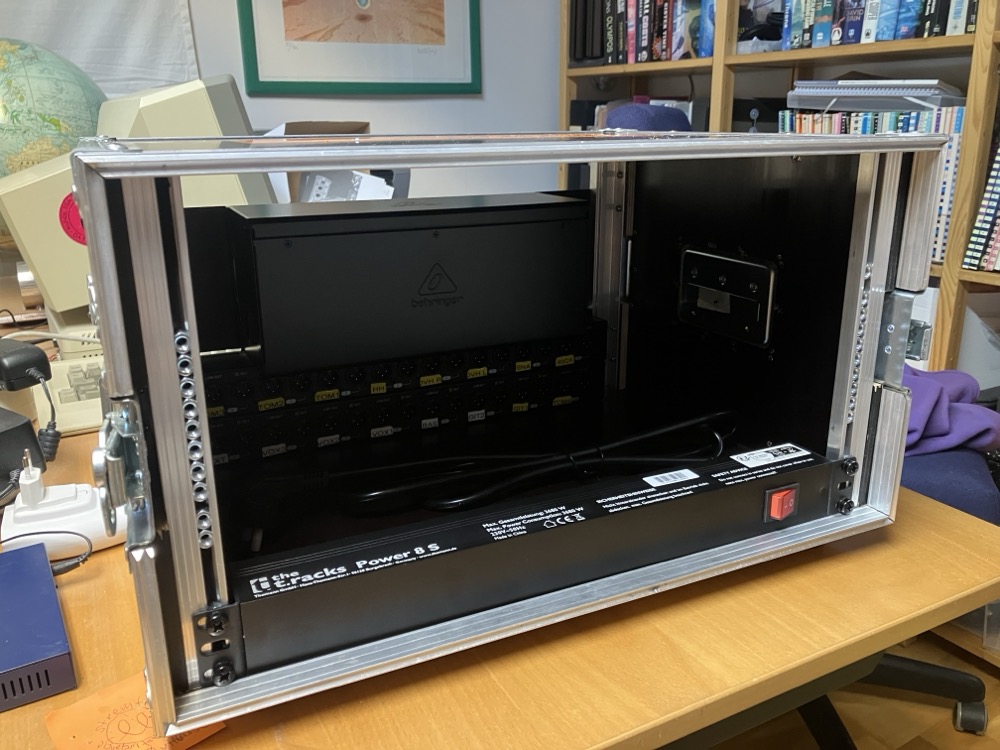

Grejerna anlände tidigare än väntat. Så meckade lite igår kväll. Jag hade inte insett att Thon racklådan inte hade monterings räls(?) på baksidan, som jag hade räknat med, så de fick jag beställa extra. Jag vill montera grenuttaget på backsidan, samt ha möjligheten att sätt in ytterligare en 1U enhet där.



[bjelkeman]

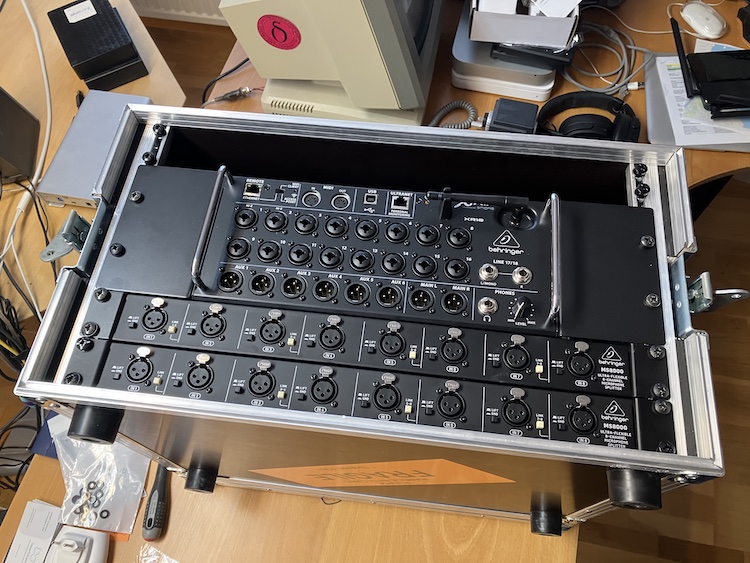

Målet är att ha två splitter längs ner, ingående på framsidan, så att jag enkelt kan plugga in vår stagebox snake där. XR18 sitter i mitten och 1U för en eller två sändare för trådlöst in-ear. Problemet är att hur får man XLR från split i bak till XR18 i fram?

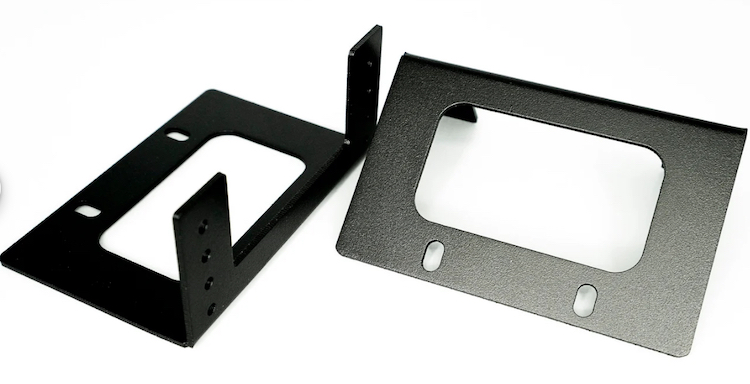

Så jag har beställt nya racköron, från Kanada... Dessa har dessutom flera monteringshål, så att man kan sänka in XR18 in lådan mer och då böjer man inte XLR kablarna som alltid sitter kvar i fram när man sätter på locket.


[bjelkeman]

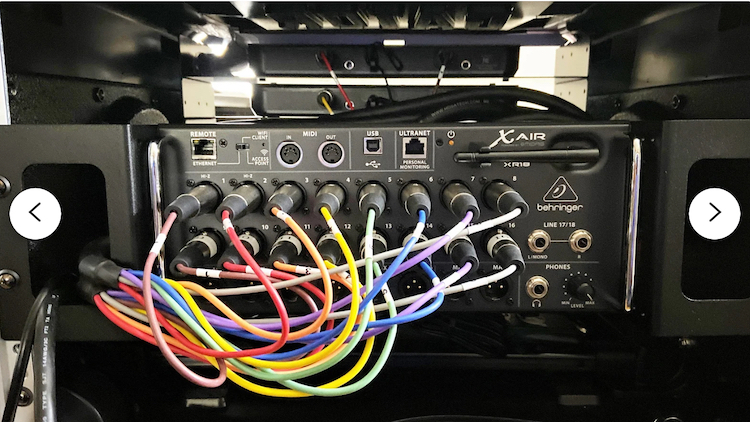

Här ser man hur det kan set ut med hål, så att man kan föra igenom kablar till framsidan. Dessutom så kommer man åt av/på knappen till XR18 som sitter på höger sida.

Nu gör jag inget mer förrän jag får monteringsrälsen att sätt fast på baksidan. Då kan jag montera grenurtaget för el och sen dra kablar invändigt.


[bjelkeman]

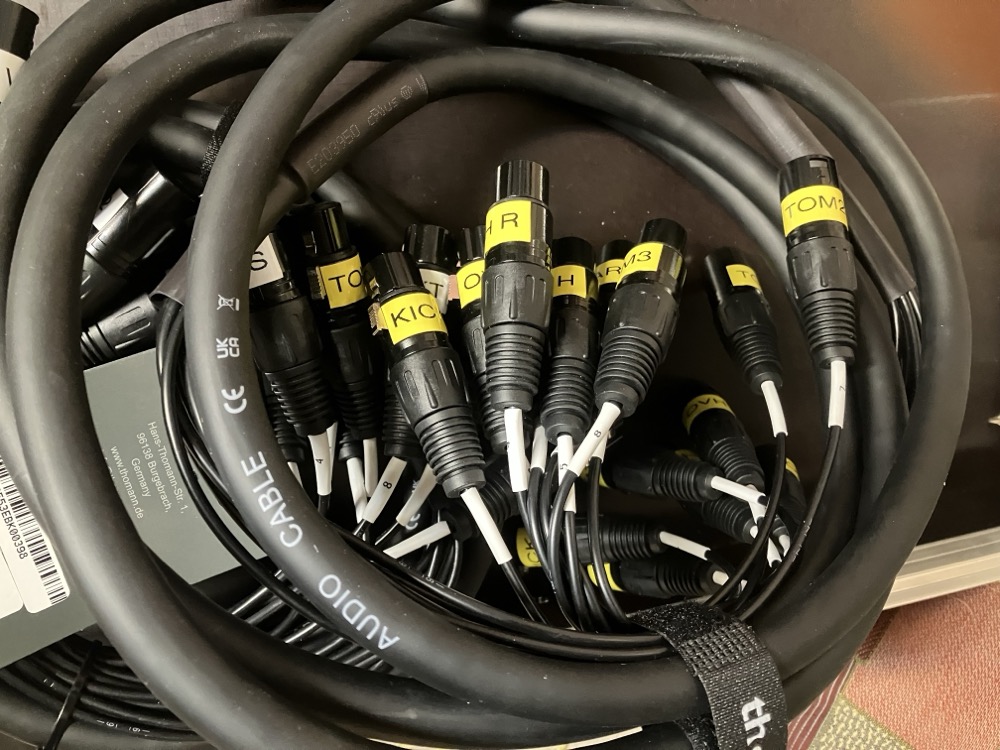

Litrering. Alla kablar och XLR in/ut. Över 100 små lappar hittills.



[Denada]

Ser bra ut!

Ditt framtida jag kommer tacka dig för alla lappar.

Ett tips kan vara att skriva en lista och sätta på insidan av locket (som backup). Om det är så att lapparna börjar lossna.
Det skulle nog göra mig lite sur när man håller på.

[fieldflower]

Uppmärkning är verkligen "cry once - happy forever".
Jag har gått så långt att jag färgkodat kablar och kabelpåsar så mickkablarna hamnar i en påse, ljussladdar i en påse, ström behöver inte kodas, resten i en påse.
IKEA's små blå är perfekta till kablar!

Sugen på en snake, men då vi gigar vvar 3-5:e år känns inte behovvet ömmande....

[bjelkeman]

@Denada, mycket bra idé med en lapp med dokumentation.

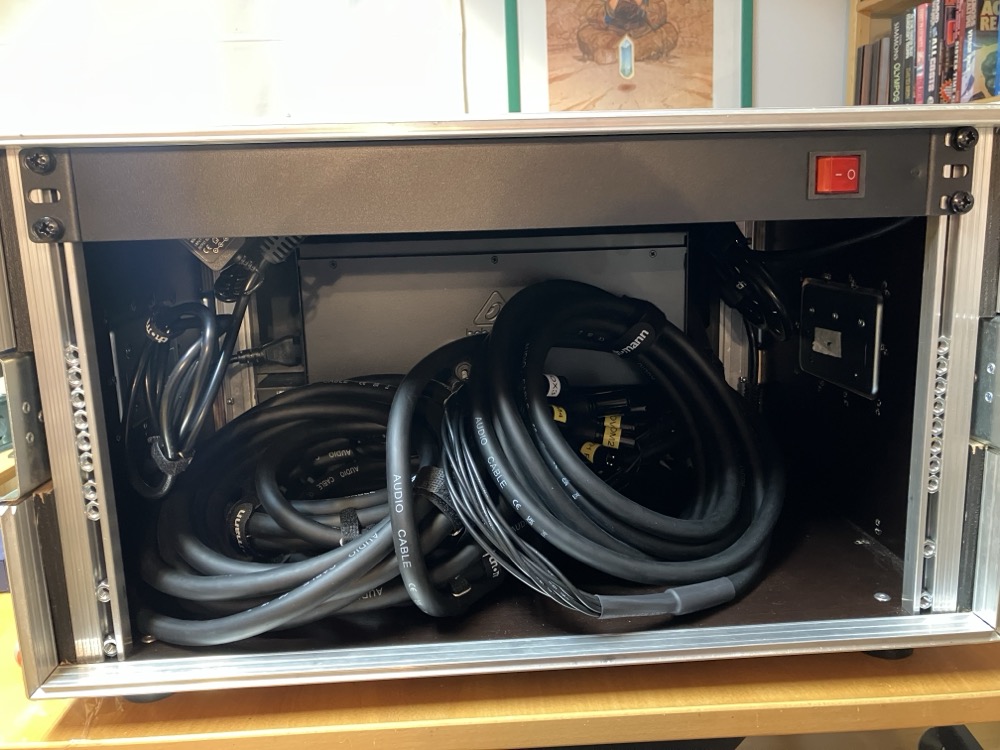

Små steg. Monteringsräls sitter nu i bak. Då kan man sätta grenuttaget på baksidan. Om vi ska ha trådlöst till flera personer så går det att flytta splitter till bak och ha alla trådlösa sändare fram. Flexibelt.

Borrade lite snett så en popnit gick åt pipsvängen. Men det håller ändå.


[bjelkeman]

@fieldflower jo jag känner på mig att det blir en del märkning av kablar framöver. IKEA påsar eller lådor.

Vi har faktiskt en ordentlig stage box med snake, 20 meter tror jag. Jag kommer inte ihåg varför jag köpte den, men praktisk är den. Men den ska märkas också.

[Denada]

Jo jag är ju IT-mupp men en sådan som gillar att märka upp kablarna så jag vet vad de är till 5 år senare...

Kör olika färg på nätverkskablar beroende på vad de är till.
Vita = användare
Gula = skrivare
Lila = trådlös utrustning
Och så vidare...

Lite lurigare med ljudkabel.
Men olika färg på saker gör det visuellt

[fieldflower]

Jo jag är ju IT-mupp men en sådan som gillar att märka upp kablarna så jag vet vad de är till 5 år senare...

Kör olika färg på nätverkskablar beroende på vad de är till.
Vita = användare
Gula = skrivare
Lila = trådlös utrustning
Och så vidare...

Lite lurigare med ljudkabel.
Men olika färg på saker gör det visuellt

Jag kör:
Grön: Mickkabel (varav de med balanserad TRS - XLR får 3 gröna band så de är lätta att urskilja.
Röd: Högtalarkabel
Gul: Ljuskabel

[Denada]

Jo jag är ju IT-mupp men en sådan som gillar att märka upp kablarna så jag vet vad de är till 5 år senare...

Kör olika färg på nätverkskablar beroende på vad de är till.
Vita = användare
Gula = skrivare
Lila = trådlös utrustning
Och så vidare...

Lite lurigare med ljudkabel.
Men olika färg på saker gör det visuellt

Jag kör:
Grön: Mickkabel (varav de med balanserad TRS - XLR får 3 gröna band så de är lätta att urskilja.
Röd: Högtalarkabel
Gul: Ljuskabel

Smart.

Inte tänkt på fler bands märkning...

[bjelkeman]

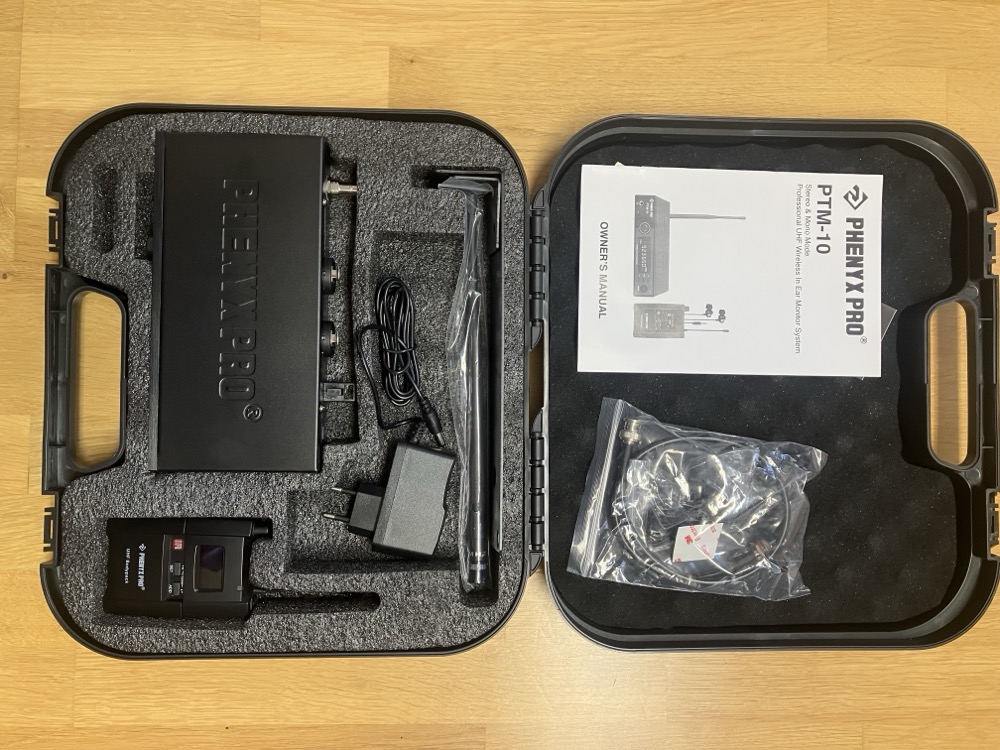

Nu kom ett trådlöst system. Nu fattas bara nya racköron så har jag nog allt som behövs för att börja testa.


[bjelkeman]

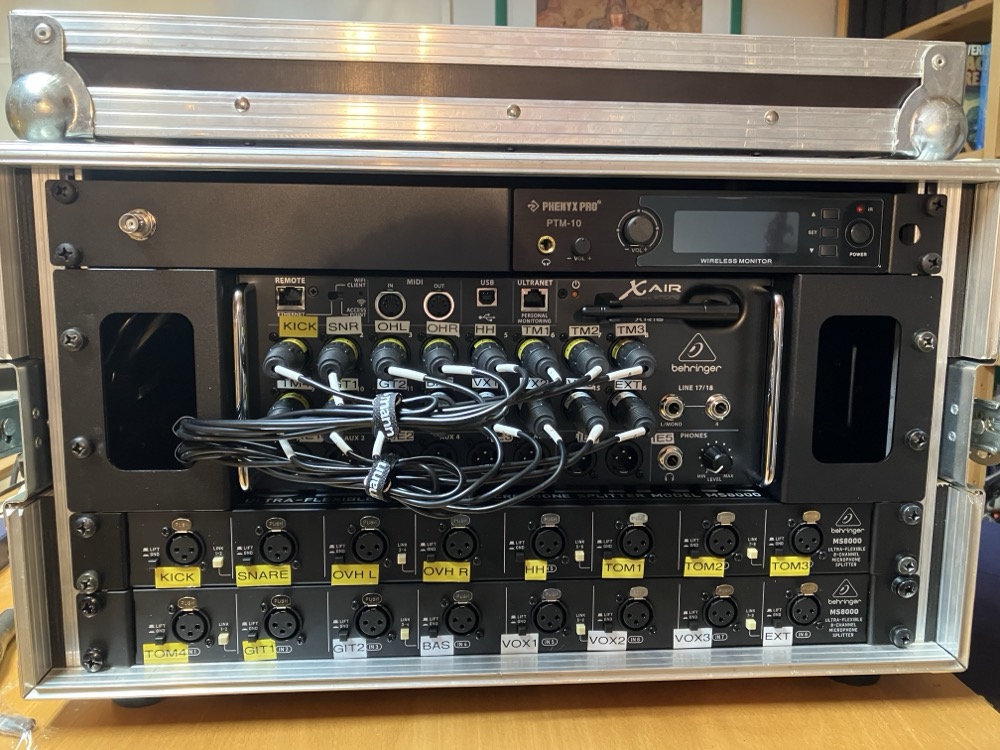

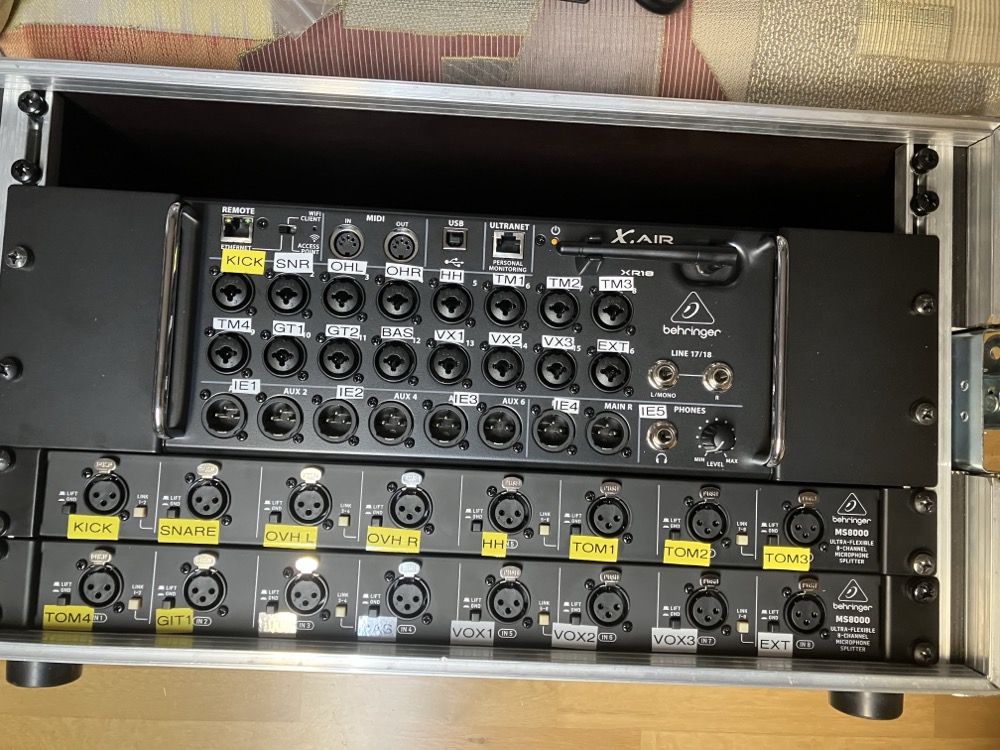

Nu börjar det bli något. Måste hämta några korta XLR från repan för att koppla in hörlurssändaren. Funderar på hur jag bäst ska göra så att kablar inte skvalpar runt i lådan. De är ganska tunga och kan få något att slitas.

Mer detaljerad beskrivning kommer senare.


IMG_6611 2.JPG (171.51 KiB) Visad 5045 gånger

[Subsonic]

Funderar på hur jag bäst ska göra så att kablar inte skvalpar runt i lådan. De är ganska tunga och kan få något att slitas.

De kan, i sitt skvalpande, också riskera att dra ut apparatkabeln ut mixern litet halvvägs sådär...

[Denada]

Nu börjar det bli något. Måste hämta några korta XLR från repan för att koppla in hörlurssändaren. Funderar på hur jag bäst ska göra så att kablar inte skvalpar runt i lådan. De är ganska tunga och kan få något att slitas.

Mer detaljerad beskrivning kommer senare.

Jag funderade på om det går att sätta in någon typ av IKEA plastback eller liknande.
så kablarna ligger i den inne i lådan.
och hål på baksidan så det är ett eller två fack där kablarna ligger inne i racket.
Förstår du hur jag menar?

[bjelkeman]

Intressant idé

[Denada]

Jag tror det kan funka satt och glodde på bilden och skissade lite...

Men kolla med en ksrtong eller så om det kan funka.

[Denada]

Hur går det med bygget?

Hittade du en lösning på kablarna?

[bjelkeman]

Vi har gigg på fredag (The Node, Sergels torg) och en av gitarristerna har varit på semester, så prio har varit rep.

Efter fredag så är detta prio igen. Först för inspelning och sedan som in-ear vid gigg. Jag funderar på att köpa XLR kontakter och löda kortare kablar mellan splittern och XR18. Tar lite tid att löda 36 kontakter. Behöver hitta rätt kabel också för det.

[Denada]

Hur korta XLR kablar tänkte du dig?
Tysken har ju hyfsat korta längder men då blir det många kablar och inte en.
Men jag kan ha en multikabel som ska kapas ner i längd. och det är en 32 kanalers kabel. fast den blir ganska så grov.

Du kan ju titta på att köra med CAT fördelare och kabel.
Blir ju dyrare än att jag skickar upp ett par meter multikabel och en massa timmar med lödkolven men kanske snyggare.

<EDIT>
Eller ska du bara ha den kabeln internt i lådan så går det ju anpassa det du har förmodligen.
Men säg till om du vill ha ett par meter multikabel jag har en 30 meters som ska kortas ner lite så jag kommer få ett par meter över.
</EDIT>

[fieldflower]

In-ear på gig för de som sjunger är helt magiskt.
Har man aldrig provat innan är det ett riktigt uppvaknande.
