Koppla aktiv/passiv switch (kopplingsschema finns)

[magstorm]

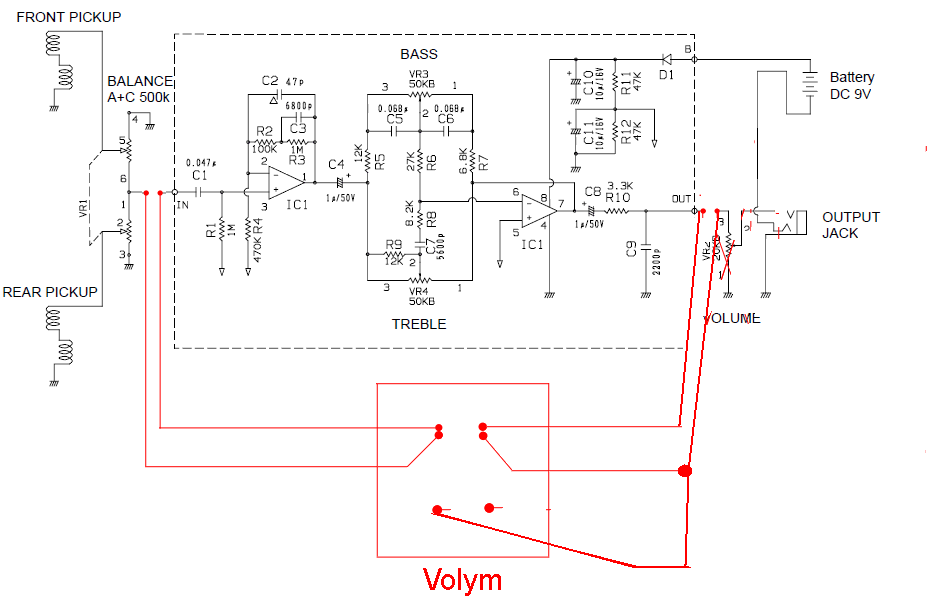

Tänkte koppla in en switch för aktivt/passivt läge på min "nya" bas (http://pratabas.se/viewtopic.php?t=37112) om det nu går med de mickarna som sitter i nu.
* Är det så här man ska koppla?
* Tips på lämplig push/pull-potentiometer?









PDF från Yamaha: http://tinyurl.com/2wuybn9

[magstorm]

En liiiten kommentar kan man väl få?

[inber]

En liiiten kommentar kan man väl få?

Så där skulle inte jag göra. Det kommer att fungera, men jag har flera invändningar:

1. Du har ju kopplat förbi volympotentiometern helt i onödan.

2. Det behövs ingen omkopplare för att stänga av strömmen till preampen. Du har ju redan det i form av att strömmen bryts när du sätter i kontakten.

Så här skulle jag göra istället:

[magstorm]

En liiiten kommentar kan man väl få?

Så där skulle inte jag göra. Det kommer att fungera, men jag har flera invändningar:

1. Du har ju kopplat förbi volympotentiometern helt i onödan.

2. Det behövs ingen omkopplare för att stänga av strömmen till preampen. Du har ju redan det i form av att strömmen bryts när du sätter i kontakten.

Så här skulle jag göra istället:

Hmmm, nu förstår jag inte riktigt hur du menar?
Jag vill kunna välja om batteriet är inkopplat eller inte utan att behöva dra ur sladden. När det inte är inkopplat så ska mickarna "vara passiva" så att säga.

[inber]

Jag förstår vad du vill göra, men jag tycker det är lite ologiskt och jag är skeptisk till om du får ett resultat som du är nöjd med.

Om du vill ha "true bypass" så behöver du koppla bort både ingång och utgång på preampen så att den inte stör signalen alls. Som det är nu använder du den ena brytaren för att koppla ur batteriet, så utgången från preampen kommer att ligga som last på mikarna i passivt läge. Antagligen spelar det mindre roll, men du tillför en kapacitiv last från preampen som borde kunna kapa en del diskant. Utgången från preampen har ju en konding på 2,2 nF (2200 pF) över utgången och den kommer att utgöra en last på dina mikar. I min värld så är lasten från kondensatorn lite för stor för att jag skulle gilla att göra så själv. I vart fall inte utan att prova först.

Jag fattar inte varför man vill koppla ur volymkontrollen helt. Du kanske gillar att den försvinner, dvs står på fullt hela tiden, men jag förstår inte varför.

Sen tycker jag det är en baggis att dra ut sladden när man inte spelar, så jag förstår inte poängen med att ha en brytare för det. Att lämna kontakten i när man ställer ifrån sig basen är mer eller mindre en garanti för att uttaget pajar och börjar glappa.

[magstorm]

Jag förstår vad du vill göra, men jag tycker det är lite ologiskt och jag är skeptisk till om du får ett resultat som du är nöjd med.

Om du vill ha "true bypass" så behöver du koppla bort både ingång och utgång på preampen så att den inte stör signalen alls. Som det är nu använder du den ena brytaren för att koppla ur batteriet, så utgången från preampen kommer att ligga som last på mikarna i passivt läge. Antagligen spelar det mindre roll, men du tillför en kapacitiv last från preampen som borde kunna kapa en del diskant. Utgången från preampen har ju en konding på 2,2 nF (2200 pF) över utgången och den kommer att utgöra en last på dina mikar. I min värld så är lasten från kondensatorn lite för stor för att jag skulle gilla att göra så själv. I vart fall inte utan att prova först.

Jag fattar inte varför man vill koppla ur volymkontrollen helt. Du kanske gillar att den försvinner, dvs står på fullt hela tiden, men jag förstår inte varför.

Sen tycker jag det är en baggis att dra ut sladden när man inte spelar, så jag förstår inte poängen med att ha en brytare för det. Att lämna kontakten i när man ställer ifrån sig basen är mer eller mindre en garanti för att uttaget pajar och börjar glappa.

Ok, då fattar jag lite bättre, tänkte inte på att utgången faktiskt ligger kvar som last i passivt läge.
Volymkontrollen/-funktionen ska inte tas bort, den ska ersättas av en push/pull-potentiometer (kallas de så?).

[inber]

Jag förstår vad du vill göra, men jag tycker det är lite ologiskt och jag är skeptisk till om du får ett resultat som du är nöjd med.

Om du vill ha "true bypass" så behöver du koppla bort både ingång och utgång på preampen så att den inte stör signalen alls. Som det är nu använder du den ena brytaren för att koppla ur batteriet, så utgången från preampen kommer att ligga som last på mikarna i passivt läge. Antagligen spelar det mindre roll, men du tillför en kapacitiv last från preampen som borde kunna kapa en del diskant. Utgången från preampen har ju en konding på 2,2 nF (2200 pF) över utgången och den kommer att utgöra en last på dina mikar. I min värld så är lasten från kondensatorn lite för stor för att jag skulle gilla att göra så själv. I vart fall inte utan att prova först.

Jag fattar inte varför man vill koppla ur volymkontrollen helt. Du kanske gillar att den försvinner, dvs står på fullt hela tiden, men jag förstår inte varför.

Sen tycker jag det är en baggis att dra ut sladden när man inte spelar, så jag förstår inte poängen med att ha en brytare för det. Att lämna kontakten i när man ställer ifrån sig basen är mer eller mindre en garanti för att uttaget pajar och börjar glappa.

Ok, då fattar jag lite bättre, tänkte inte på att utgången faktiskt ligger kvar som last i passivt läge.
Volymkontrollen/-funktionen ska inte tas bort, den ska ersättas av en push/pull-potentiometer (kallas de så?).

OK. Om du behåller den ursprungliga kontakten till batteriet, som sitter i utgångsjacket, så får du den funktion du vill ha, dvs true bypass.

Den enda nackdelen är att förförstärkaren drar ström även när du kör basen i passivt läge. Men det lär inte vara många pico-ampere som går den vägen.

Vill du veta, så kan du ju mäta strömförbrukningen med en multimeter i samband med att du plockar isär allt. Skulle tro att förbrukningen är minimal, men man vet aldrig. Sen antar jag att batteritillverkarna anger hur många mAh som finns i ett vanligt batteri (om man googlar lite), och så kan du beräkna drifttiden.

Lycka till med byggandet!

[magstorm]

Tack för hjälpen
